Ha nagy{0}}vezetőképességű elektromos anyagokat vásárol kohászati üzemek számára, akkor tudja, hogy az áramelosztó rendszer a működés szíve. Az acélgyári kemencékben a hatalmas mennyiségű elektromos áram (gyakran kilo-amper szinten) biztonságos és hatékony vezetése kritikus fontosságú.
Mára az 1060 és 1070 alumínium gyűjtősínlemezek az acélüzemi áramelosztás standard választásává váltak. Kivételes egyensúlyt biztosítanak a nagy elektromos vezetőképesség, a kiváló hőleadás és a jelentős költségmegtakarítás között a hagyományos rézsínekhez képest.
Ebben az átfogó útmutatóban a GNEE közvetlen műszaki adatokat, ajánlott méreteket, mérnöki alkalmazásokat és árképzési logikát közöl az 1060 és 1070 vezetőképes alumíniumlemezekhez. Szigorúan azokra a tényekre összpontosítunk, amelyekre szüksége van a helyes vásárlási döntés meghozatalához.
Miért használnak 1060 1070 alumíniumlemezeket az acélkemencék?
Az alumínium gyűjtősín nagy teherbírású,{0}}nagyon vezetőképes fémszalag vagy lemez, amelyet elektromos áram átvitelére és elosztására használnak. Az acélgyártásban a nagy teherbírású ipari elektromos kemencék ezekre a gyűjtősínekre támaszkodnak, hogy az áramforrásokat az olvasztóelektródákhoz kapcsolják.
Az acélgyári környezet zord. Rendkívüli hőséggel, magas porral és folyamatos nagy elektromos terhelésekkel járnak. Az áramelosztó anyagoknak megbízhatónak kell lenniük. Íme, pontosan hol és miért használják az 1060 és 1070 alumínium lemezeket az elektromos ívkemencékben (EAF) és az üstkemencékben (LF):
- Transzformátor és kemence csatlakozásai:Az elektromos ívkemencék hatalmas energiát igényelnek az acélhulladék megolvasztásához. Az alumínium gyűjtősínek a nagy áramot közvetlenül a fő transzformátorról a kemencerendszerbe továbbítják. 1060 az alumínium alacsony elektromos ellenállást biztosít, így biztosítja, hogy az átvitel során az energiaveszteség a lehető legkisebb legyen.
- Egyenirányító buszrendszerek:Egyenáramú (DC) kemencéknél az egyenirányítók a váltakozó áramot egyenárammá alakítják. Az egyenirányító buszrendszerekhez nagyon egyenletes vezetőképességű. 1070 anyagokra van szükség, és a 99,7%-os tisztaságú alumíniumot gyakran választják a szigorú feszültségstabilitás fenntartása érdekében.
- Elektródakar vezetők:A gyűjtősínek az elektródakarok mentén futnak, hogy az áramot közvetlenül a grafitelektródákba szállítsák. Mivel a kemence teteje közelében lévő terület rendkívül forró, az alumínium kiváló hővezető képessége segít a hő gyorsabb elvezetésében, mint sok más fém, megakadályozva a gyűjtősín túlmelegedését és megolvadását.
Frissíti elektromos ívkemencés áramellátó rendszereit, és megbízható alumínium gyűjtősín szállítót keres? Forduljon a GNEE mérnökeihez még ma rendszere jelenlegi kapacitásával kapcsolatban, és mi a projekthez a leghatékonyabb gyűjtősínötvözetet és -méretet ajánljuk.
Vegye fel velünk a kapcsolatot még ma
1060 vs 1070 vs réz
Alumínium gyűjtősín tulajdonságai táblázat
| Tulajdonság / Paraméter | 1060 alumínium lemez | 1070 alumínium lemez |
| Alumínium tisztaság | 99,6% vagy nagyobb | 99,7% vagy nagyobb |
| Elektromos vezetőképesség | ~ 61% IIER | ~ 62% - 63% IACS |
| Elektromos ellenállás | ~ 0,028 Ω·mm²/m | ~ 0,027 Ω·mm²/m |
| Szakítószilárdság | 60-95 MPa | 60-95 MPa |
| Megnyúlás | 25%-nál nagyobb vagy egyenlő | 25%-nál nagyobb vagy egyenlő |
| Sűrűség | 2,7 g/cm³ | 2,7 g/cm³ |
| Hegeszthetőség | Kiváló | Kiváló |
Miért cserélje ki a rezet alumíniumra?
| Anyag | Vezetőképesség (% IACS) | Súly (sűrűség) | Költségszint | Legjobb használati eset |
| 1060 alumínium | 61% | 2,7 g/cm³ (világos) | Alacsony | Szabványos kemence elektromos vezetékek; A legjobb költség{0}}teljesítmény. |
| 1070 alumínium | 62-63% | 2,7 g/cm³ (világos) | Alacsony-Közepes | Maximális vezetőképességet igénylő egyenirányító rendszerek. |
| C1100 Réz | 100% | 8,9 g/cm³ (nehéz) | Nagyon magas | Helyszűkített területek-, ahol a hangerőt minimálisra kell csökkenteni. |
A mérnöki valóság:
Míg a réz vezetőképessége nagyobb, az alumínium nagyjából háromszor könnyebb. Pontosan ugyanannyi áram szállításához az alumínium gyűjtősínnek nagyobb -keresztmetszeti területtel kell rendelkeznie, mint a rézé. Az alumínium gyűjtősín tömege még nagyobb méret mellett is körülbelül 50%-kal kisebb lesz, mint a réz egyenértéke, és lényegesen kevesebbe kerül. Ez a súlycsökkentés kevesebb fizikai megterhelést jelent a gyári tartókonzolokon és a kemence elektródakarokon.
Szeretné kiszámolni, hogy pontosan mennyi pénzt takaríthat meg, ha rézről 1060-as alumínium sínre vált? Küldje el nekünk az aktuális réz gyűjtősín méreteit, és a GNEE ingyenes anyagátalakítási adattáblázatot és költség-összehasonlítást biztosít.
Kérjen árajánlatot a projektről
1060-H22 alumínium és 1070-H22 alumíniumötvözet összetétele
| Elem | 1060-H22 alumínium | 1070-H22 alumínium |
| Alumínium (Al), % | 99,6 és 100 között | 99,7 és 100 között |
| Réz (Cu), % | 0 és 0,050 között | 0 és 0,040 között |
| vas (Fe), % | 0 és 0,35 között | 0 és 0,25 között |
| Magnézium (Mg), % | 0 és 0,030 között | 0 és 0,030 között |
| mangán (Mn), % | 0 és 0,030 között | 0 és 0,030 között |
| Szilícium (Si), % | 0 és 0,25 között | 0-tól 0,2-ig |
| Titán (Ti), % | 0 és 0,030 között | 0 és 0,030 között |
| Vanádium (V), % | 0 és 0,050 között | 0 és 0,050 között |
| Cink (Zn), % | 0 és 0,050 között | 0 és 0,040 között |
| Maradékok, % | 0 | 0 és 0,030 között |

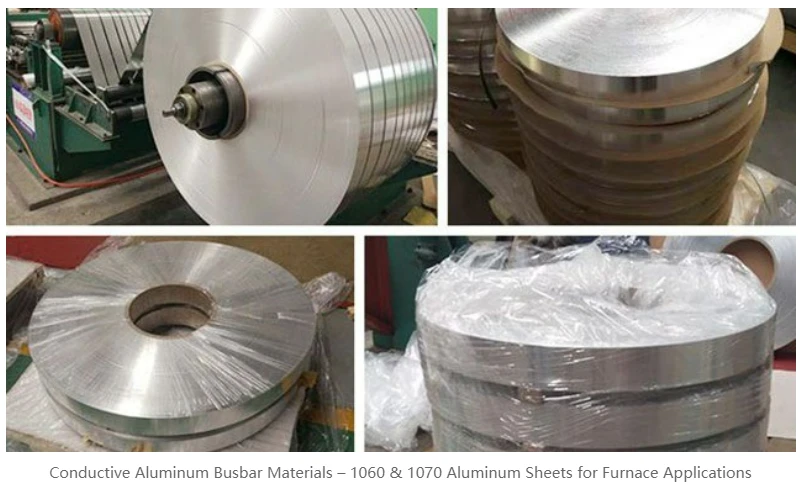

A vezetőképes alumínium gyűjtősín specifikációi 1060 1070
| Ötvözetek | Az indulatok | Vastagság (mm) | szélesség (mm) | Hossz (mm) | Felhasználások |
| 1060 Alumínium lemez | F,O, H111, H112 | 10-400 | 100-2500 | 400-15000 | Alumínium gyűjtősín, akkumulátor lágy csatlakozó, radiátor, töltőhalom, pozitív és negatív vízszintes alumínium gyűjtősín, negatív felső alumínium gyűjtősín stb. |
| 1070 Alumínium lemez | |||||
| Szabványok | Nemzeti szabvány, amerikai szabvány, európai szabvány, orosz szabvány, japán szabvány stb. | ||||
Ajánlott gyűjtősínméretek kemencékhez
Tipikus méretre vonatkozó ajánlások
| A kemencerendszer szintje | Vastagság (mm) | szélesség (mm) | Hossz (mm) |
| Kis áramelosztás | 5-10 mm | 50-150 mm | 6000 mm vagy annál kisebb |
| Közepes EAF / LF rendszerek | 10-30 mm | 100-300 mm | 8000 mm vagy annál kisebb |
| Jelenlegi nagy- EAF-rendszerek | 30-80 mm | 200-500 mm | 12000 mm vagy annál kisebb |
Tolerancia és felületszabályozás
GNEE gyártási tűréshatárok
| Paraméter | Szabványos tűréshatár |
| Vastagság tolerancia | ± 0,05 mm és ± 0,2 mm között |
| Szélesség tolerancia | ± 0,5 mm - ± 1,0 mm |
| Laposság | Legfeljebb 3 mm/méter |
| Hossz tűrés | ± 2 mm |
Felületkezelési lehetőségek
A tökéletes elektromos érintkezés biztosításához a gyűjtősín felületének tisztának kell lennie.
- Malom befejezése:A szabványos gyári hengerelt felület. Sima, olaj-mentes és nagyon vezetőképes. A legtöbb acélgyár közvetlenül vásárolja meg a malom befejezését.
- Csiszolt felület:Nagyon enyhe textúrát hoz létre, amelyet egyes mérnökök előnyben részesítenek a nehéz csuklólemezek összecsavarozásakor.
- Oxidációs tisztítás:Kémiai mosás a természetes mikroszkopikus oxidréteg eltávolítására közvetlenül a szállítás előtt, biztosítva az abszolút legalacsonyabb érintkezési ellenállást beszereléskor.
Minőségellenőrzés és exportcsomagolás
A GNEE követi a nemzetközi gyártási szabványokat, beleértve az ASTM B209, EN 485 és GB/T 3880 szabványokat.
Kötelező vizsgálati eljárás
Mielőtt bármelyik 1060-as vagy 1070-es alumínium gyűjtősín elhagyja gyárunkat, szigorú tesztelési protokollnak vetik alá:
- Kémiai összetétel elemzése: Biztosítja, hogy az alumínium tisztasága pontosan nagyobb vagy egyenlő, mint 99,6% (1060), vagy nagyobb vagy egyenlő, mint 99,7% (1070).
- Elektromos vezetőképesség vizsgálata: Teszteljük az IACS százalékos arányát, hogy garantáljuk, hogy megfelel az áramelosztási követelményeknek.
- Ultrahangos tesztelés (UT): Vastag lemezeknél (pl. 30 mm felett) ultrahangos hanghullámokat használunk a fém belsejének letapogatására. Ez biztosítja, hogy ne legyenek belső légzsákok, repedések vagy hibák, amelyek akadályozhatják az elektromos áram áramlását.
- Mechanikai tesztelés: Ellenőrizzük a szakítószilárdságot és a nyúlást, hogy a fém ne repedjen meg, amikor fúrja vagy meghajlítja a telepítés során.
Nehéz-exportcsomagolás
- Nedvességvédelem: A GNEE minden alumíniumlemezt szorosan becsomagol vízálló műanyag fóliába és nedvszívó-nátronpapírba.
- Fizikai védelem: Minden egyes tányér közé karcolásgátló-papírt helyezünk. Nehéz, vastag gyűjtősínekhez merev fém élvédőket szerelünk.
- Raklapozás: Mindent szorosan rögzítenek a nagy teherbírású, fertőtlenített fa raklapokhoz, amelyeket több tonna súly elviselésére terveztek anélkül, hogy eltörne a szállítókonténer.
SMM árképzési logika
GNEE árképzési képlete:
Végső ár=SMM alumínium tuskó ár + feldolgozási díj
- SMM alumínium ár: Ez a nyers alumínium tuskók napi piaci ára a sanghaji fémpiacon (SMM). Ez az alapár napról napra emelkedik és csökken.
- Feldolgozási díj: Ez fedezi az alumínium olvasztásának, öntésének, vastag lemezekre hengerelésének, pontos méretre vágásának, tesztelésének és csomagolásának költségeit. Az 1060-as és 1070-es gyűjtősínek esetében a feldolgozási díj általában 300-800 USD/tonna között mozog, attól függően, hogy milyen vastagok vagy szélesek a lemezek.
Mivel az SMM ára naponta ingadozik, a legpontosabb módja annak, hogy árat kapjunk, ha elküldjük nekünk a pontos méretlistát, és kérünk árajánlatot az aktuális hétre.
A GNEE hivatalos árajánlatot ad az SMM alumíniumöntvény mai élő ára alapján.
Miért válassza a GNEE-t gyűjtősín-szállítóként?
- Több-méret és vegyes-specifikációs rendelés: A kemence elektromos rendszerének felépítéséhez sok különböző méretű gyűjtősínre van szükség. Vastag lemezekre van szükség a transzformátorhoz és kisebb csíkokra a vezérlőpanelekhez. A GNEE vegyes rendeléseket is fogad. Nem kell 10 tonnát vásárolnia egyetlen méretből. Egyetlen konténerben vágjuk és szállítjuk az összes szükséges méretet.
- Adatvezérelt döntések-: Nem csak fémet árulunk; mérnöki támogatást nyújtunk. Ha össze kell hasonlítania az 1060-at a 6101-es alumíniummal (amely erősebb, de kevésbé vezető), akkor egyértelmű, pontos adattáblázatokat küldünk Önnek, hogy mérnökcsapata azonnal meghozhassa a megfelelő választást.
- Globális exporttapasztalat: Több éves tapasztalattal rendelkezünk nehézkohászati üzemek és áramelosztási projektek ellátásában Indiában, Délkelet-Ázsiában, a Közel-Keleten és Dél-Amerikában. Megértjük az Ön műszaki szabványait és importvám követelményeit.
Acélgyári kemencék tervezése vagy karbantartása során az áramelosztó rendszer hatékonysága közvetlenül befolyásolja működési költségeit. 1060, és az 1070 vezetőképes alumíniumlemezek az ultra-alacsony elektromos ellenállás, a kiváló hőelvezetés és a könnyű telepítés tökéletes kombinációját kínálják.
A szigorú tűréshatárokat és a nemzetközi vizsgálati szabványokat ismerő tapasztalt beszállítóval való együttműködéssel biztonságos, megszakítás nélküli áramellátást garantál olvasztási műveleteihez.
Küldje el e-mailben a GNEE-t még ma, és adja meg méretkövetelményeit. Technikai csapatunk 24 órán belül válaszol egy átfogó adat-összehasonlító táblázattal és a legversenyképesebb SMM{2}}alapú árunkkal.
