Alumínium L szög

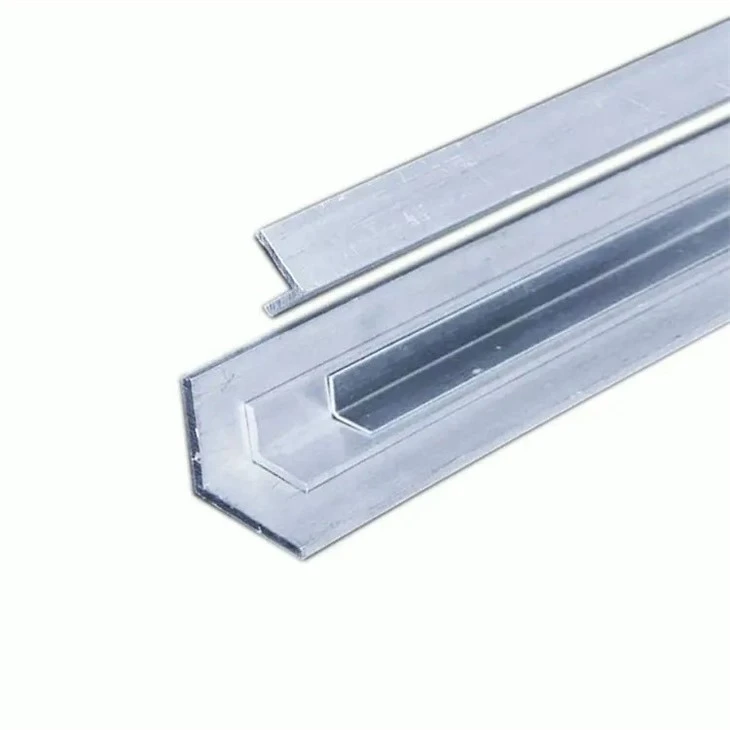

Az alumínium L-szög egy L-alakú fémprofil, amely alumínium anyagból készül, mindkét lábán egyenlő vagy nem egyenlő hosszúságú, általában tartószerkezetként, díszítőszalagként és egyéb szerkezeti elemként használják az építőiparban, a gyártásban és egyéb ipari alkalmazásokban.
A szálláslekérdezés elküldése
Csevegj most

Az ügyfélszolgálat online. Lépjen be a chatbe, hogy megkapja a legújabb árajánlatot.

  • Spot stockSpot készlet
  • CustomizeTestreszabás
  • Factory direct saleGyári közvetlen értékesítés
  • 7 days delivery7 napos szállítás
A termék bemutatása

Az alumínium L-szög egy L-alakú fémprofil, amely alumínium anyagból készül, mindkét lábán egyenlő vagy nem egyenlő hosszúságú, általában tartószerkezetként, díszítőszalagként és egyéb szerkezeti elemként használják az építőiparban, a gyártásban és egyéb ipari alkalmazásokban. Más fémanyagokhoz képest az alumínium L-sarkok előnye a könnyű súly, a korrózióállóság, a könnyű feldolgozás és a magas költséghatékonyság, így széles körben használják őket olyan területeken, mint az építőipar, a gépészeti berendezések és az elektronikai eszközök. A speciális alkalmazási követelményeknek megfelelően az alumínium L-sarkok különböző méretben, vastagságban és felületkezeléssel készülhetnek a különböző igények kielégítésére.



product-800-346

Termék paraméter:

Paraméter

Érték

Anyag

Alumínium ötvözet

Láb hossza

Változó, általában 1-4 hüvelyk

Vastagság

Változó, általában 1/8-1/4 hüvelyk

Hossz

Testreszabható, általában 12 láb

Súly lábonként

A profil méretétől és vastagságától függően változik

Befejezés

Malomfényezés, eloxált vagy festett

Szakítószilárdság

Alumíniumötvözettől és minőségtől függően változik

Hozamerő

Alumíniumötvözettől és minőségtől függően változik

Korrózióállóság

Jótól kiválóig

Megmunkálhatóság

Méltányostól kiválóig

Hegeszthetőség

Jótól kiválóig



Alumínium szögszabványok, temperálások és egyenértékű minőségek

Az extrudált alumínium szögeket a következő szabványok szerint gyártják és ellenőrzik:

Standard Hatály
ASTM B221 Alumínium és alumíniumötvözet extrudált rudak, rudak, huzalok, profilok és csövek – a szögprofilok elsődleges specifikációja.
ASTM B308 / B308M Szabványos szerkezeti profilok a 6061-T6-ban (I-gerendák, csatornák, szögletek, pólók) - akkor érvényes, ha a szöget szerkezeti formaként rendelik.
EN 755 Az extrudált rudak, rudak, csövek és profilok európai specifikációi – az ASTM B221 szabványnak megfelelő EN.
GB/T 6892 Kínai nemzeti szabvány extrudált profilokhoz; A mechanikai értékek az ASTM B221 szabványt tükrözik ugyanarra a 4 számjegyű ötvözetre.
ANSI H35.2 (M) Alumínium malomtermékek mérettűrése - referencia láb, hossz, egyenesség és vágási négyzet határértékekre.
HU 10204 3.1 Malomvizsgálati tanúsítvány, amely dokumentálja az ötvözetet, a temperálást, a méreteket és a vizsgálati eredményeket; 3.2 és kérésre harmadik fél általi ellenőrzés.



Alumínium szögötvözet minőségek

A minőség határozza meg a szilárdságot, a korrózióállóságot, az alakíthatóságot és a felületi reakciót. Az alábbiakban bemutatjuk azokat a kovácsolt minőségeket, amelyeket szögletesként szállítunk, amelyek a jellemző hőmérséklet- és szobahőmérséklet-szilárdsággal rendelkeznek a tervezési átvilágításhoz.

6061 T6 alumínium szög

A hőkezelhető szerkezeti sokoldalú. A T6-ban körülbelül 310 MPa UTS-t és 276 MPa hozamot ad, tisztán hegeszt ER4043-mal vagy ER5356-tal, és a 6063-nál kissé szürkébb ezüstre eloxál. Alapértelmezett választás hegesztett keretekhez, gépalapokhoz, konzolokhoz és pótkocsikhoz.



6063 T6 alumínium szög

Az építészeti fokozat. Alacsonyabb szilárdság, mint a 6061 (T5 ≈ 145 MPa hozam; T6 ≈ 214 MPa hozam), de a legfényesebb, legkonzisztensebb eloxált felület – ez az oka annak, hogy ez uralja az ablak-/ajtókereteket, a kárpitokat és a dekoratív szerkezeteket. Általában a T5-ben van megadva.



6082 alumínium szög

Az európai strukturális kedvenc (EN AW-6082). A T6 körülbelül 310 MPa UTS-t és 270 MPa hozamot ér el jó korrózióállóság mellett, ez egy gyakori frissítés, ahol a tengeri támasztékok vagy a nagyobb igénybevételt jelentő szerkezetek több mint 6063-at igényelnek.



5052 alumínium szög

5xxx (Al–Mg) minőség, kiváló korrózióállósággal és jó alakíthatósággal, de általában hidegen alakított szögben szállítják szalagból, nem pedig extrudálva, és nem hőkezelhető. Ott választották, ahol az alakítás és a korrózió fontosabb, mint a nagy szilárdság (H34 ≈ 215 MPa hozam).



3003 alumínium szög

Nem hőkezelhető 3xxx (Al–Mn) minőség, jó alakíthatósággal és közepes szilárdsággal (O ≈ 55 MPa hozam; H14 ≈ 150 MPa hozam). Könnyű igénybevételű díszítéshez, gyári konzolokhoz és dekorációs munkákhoz használják, ahol a hegesztési szilárdság nem kritikus.



5083 alumínium szög

Magas magnéziumtartalmú tengeri minőségű, erős korrózióállósággal tengervíznek kitett üzemben (O/H111 ≈ 125–200 MPa hozam). Jellemzően lemezként vagy extrudált szakaszként szállítják tengeri és kriogén szerkezetekhez; folyamatos tengervíz-merítés esetén jobb teljesítményt nyújt a 6061-nél.



Fokozat Tipikus indulat UTS MPa Hozam MPa Sűrűség g/cm³ Szöghasználat
6061 T6 310 276 2.70 Szerkezeti sokoldalú, hegesztett keretek
6063 T5 / T6 186 / 241 145 / 214 2.70 Építészeti díszítés, fényes eloxálás
6082 T6 310 270 2.70 Szerkezeti, tengeri irányú
5052 H34 210–260 160–215 2.68 Formázás és korrózió (formázott, nem extrudált)
3003 O / H14 145 / 185 55 / 150 2.73 Könnyű díszítés, gyártott konzolok
5083 O / H111 275–350 125–200 2.66 Tengeri, tengervíznek kitett építmények



product-800-779

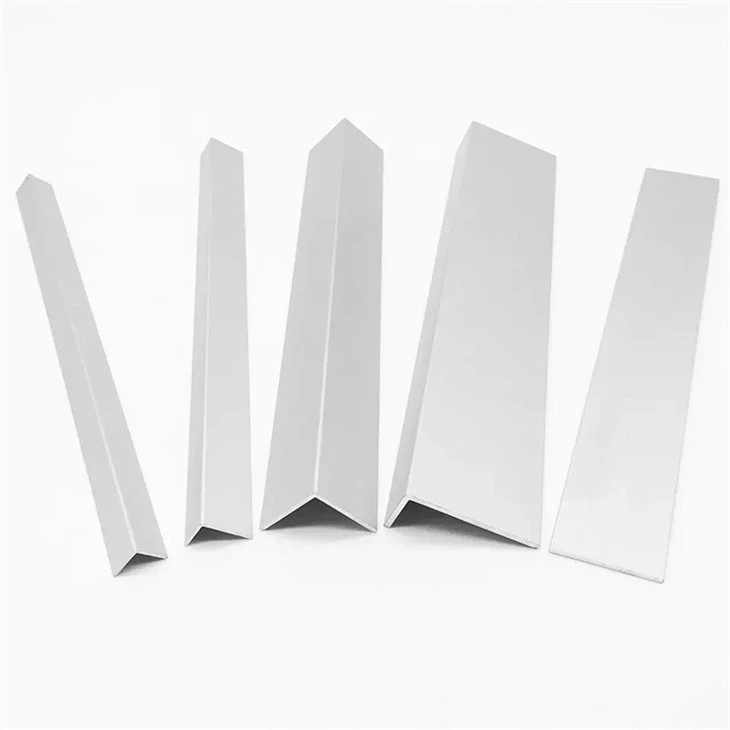

Egyenlő lábas kontra egyenlőtlen lábú alumínium szög

Tényező Egyenlő lábú alumínium szög Egyenlőtlen lábú alumínium szög
Geometria Mindkét láb egyforma hosszú Különböző hosszúságú lábak
Tipikus használat Szimmetrikus keretezés, élszegélyek, dobozszelvények, általános merevítés Merevítők, tartókonzolok, egyoldali merevítés, átmeneti kötések
Betöltési útvonal Két irányban kiegyensúlyozott A hosszabb lábon lévő extra anyag aszimmetrikus terhelést hordoz
Tájolás Szimmetrikus – nincs kézügyesség Meghatározott hosszú/rövid lába van; A vágás irányának meg kell egyeznie a rajzzal

Válasszon egyenlő lábat, ha a szakasz szimmetrikus vagy a terhelés kiegyensúlyozott. Válasszon egyenlőtlen lábat, ha az egyik oldal nagyobb terhelést hordoz, vagy más eltolású felületet kell találnia. Mivel nem egyenlő lábú szakaszokat adnak át, vágás előtt ellenőrizzük a hosszú/rövid láb tájolását a vágási rajzhoz képest – a rossz tájolású vágás a leggyakoribb illeszkedési hiba ezeken a szakaszokon.



Felületi felületek alumínium szögekhez

Befejezés Folyamat Mikor kell megadni
Malom befejezése As-extrudált, nincs felületkezelés Gazdasági; belső vagy nem látható keretek, szerkezeti elemek
Eloxált Type II (átlátszó / színes) Kénsav, 5-25 µm oxid Építészeti díszítés, kijelző, védett dekorációs felületek
Eloxált Type III (kemény bevonat) Kénes, sűrű oxid 50 µm-ig Kopás- és kopásszerviz, vezetők, konzolok
Porszórt bevonattal Elektrosztatikus RAL színű, sült Színhez illő kapaszkodó, jelzőtábla, kültéri szín
PVDF / fluorpolimer Tekercses vagy permetező bevonat Külső, hosszú távú időjárási/UV igényekkel
Csiszolt / polírozott Mechanikus felületkezelés Dekoratív látható felületek

A 6063 fényesebb, egyenletesebb tónusú eloxálást biztosít, mint a 6061; ha egy projekt jól látható futásban keveri a kettőt, mondja el nekünk, hogy a tételt egy ötvözethez tudjuk tartani, vagy a hangszínhez igazíthassuk.



Surface Finishes For Aluminum Angle

Kérjen árajánlatot a projektről





Kérjük, vegye figyelembe, hogy ezek az értékek az ügyfelek egyedi igényeitől és a termék specifikációitól függően változhatnak. Mindig fontos, hogy részletes információkért forduljon hozzánk.



Termék felhasználás:

Berendezéskeretek és gépvédők:Szerkezeti L-szelvények alapokhoz, burkolatokhoz és védőburkolatokhoz, ahol a 6061-T6 az acél súlyának egyharmadával bír.

Tartók és támasztékok:L-merevítők panelekhez, állványokhoz, polcokhoz és szekrényekhez.

Építészeti díszítés és korlát:6063 eloxált vagy porszórt szögletek ablak-/ajtókeretekhez, élszegélyekhez és könnyű korlátokhoz.

Napelemes állványok és szerelés:korrózióálló, eloxált szerkezetek hosszú kültéri használatra.

Utánfutó és szállító szerkezetek:fröccsenő zónás keretek, járműállványok és rakodórudak.

Tengeri (nem merülő):fröccsenő zóna és fedélzeti szerelvények, hajókárpitok; a folyamatos tengervízbe merítéshez előnyben részesítse az 5083-at vagy a bevonatos rendszert.

Bútorok és bemutatók:könnyű, merev keretek lámpatestekhez, kiállítási rácsokhoz és jelzőtáblákhoz.

Szállítószalag és automatizálási keretek:méretstabil, könnyen vágható és csavarozható.



Az alumínium szögtűrései (ANSI H35.2(M) szerint)

A szögek extrudált formák, így a láb hossza, vastagsága, hosszúsága, egyenessége és vágási négyzetszöge az ANSI H35.2(M) 10. §-át követi. Az alábbi reprezentatív lábhossz-határértékek az "egyéb ötvözet" csoportra vonatkoznak (6061, 6082, 5083 stb.); 6063 - az építészeti fokozat - szigorúbb osztályba tartozik. Rendelés előtt erősítse meg a pontos kétoldalú limiteket a méretéhez képest.

Dimenzió Hatótávolság Tűrés (egyéb ötvözetek csoportja) az ANSI H35.2(M) szerint 10. §
Lábhossz (mindegyik láb) 25 mm vagy annál kisebb ±0,23 mm
Lábhossz (mindegyik láb) 25-50 mm ±0,30 mm
Lábhossz (mindegyik láb) 50-100 mm ±0,61 mm
Lábhossz (mindegyik láb) 100-150 mm ±0,86 mm
Hosszúság (vágás) 5000 mm vagy annál kisebb +4 / +7 mm
Hosszúság (vágás) 5000-10000 mm +7 / +9 mm
Egyenesség - 1 mm méterenként (nem O hőmérséklet)
Vágott szögletesség - 1 fok

A vastagsági tűrés a vágási rajz alapján megerősített; saroksugár követi a szerszám specifikációját. Ahol egyoldali határértékeket ad meg (pl. . +1.5 / −0), ragaszkodunk a rajzához, és referenciaként az egyenértékű ANSI H35.2(M) kétoldalú értéket idézzük.



Alumínium szögek ellenőrzése és mérése

Amit ellenőrizünk:A 6061-es szög, amely 6063-ként érkezik, nagyjából 60 MPa hozamot veszít, és más hangszínre eloxál; a T6-ként szállított T5 puha; a rossz irányból vágott, egyenlőtlen lábszög büszkén áll az összeállításra. Ezeket a kockázatokat tételenként lezárjuk a szállítás előtt.

Hogyan:

Ötvözet ellenőrzése:100% XRF / PMI tételenként (ASTM E572 / E1251) a 4 számjegyű ötvözet és a Mg/Si/Cu egyensúly megerősítésére, amely megkülönbözteti a 6061-et a 6063-tól.

Hőmérséklet ellenőrzése:keménység és szakítószilárdság ellenőrzése (ASTM E10, ASTM B557) a megadott edzettséggel szemben.

Méretek:láb hossza, vastagsága és sarok sugara ANSI H35.2(M) szerint mérve; az egyenesség és a vágás-szögletesség hosszonként ellenőrizve; a vágási rajz alapján ellenőrzött egyenlőtlen lábirányú tájolás.

Felület:szemrevételezéssel ellenőrizni kell az extrudálási hibákat és a bevonat konzisztenciáját.

Dokumentum:írásos EN 10204 3.1 malomteszt tanúsítványt szállít a rendeléssel, rögzítve az ötvözetet, a temperálást, a méreteket és a vizsgálati eredményeket.



Aluminum Angle Dimension MeasurementAluminum Angle Dimension Measurement



Alumínium sarok csomagolása exportra

Csomagolás:a szögek egységes kötegekbe vannak szíjazva, átlapolással a sarkok és felületek védelme érdekében.

Végvédelem:a végsapkák vagy éllapok megakadályozzák a levágott végek szállítási sérülését.

Betakar:PE zsugorfólia vagy szőtt fólia, nedvességzáró papírral a hosszú óceáni szállításhoz.

Láda:tengerre alkalmas rétegelt lemez ládák vagy megerősített kötegek kis vagy nagy értékű tételekhez; konténerrakodás tervezett stabil, nem eltolható kazalokra.

Szokás:a csomagolás az Ön kezelési és rendeltetési követelményeihez igazítható.



6063 T5 ANGLE BAR Loading photo6063 T5 Aluminum Angle Loading photo

6063 T5 Aluminum Angle GBT6892-2015 40x40x4x6000mm MTC
6063 T5 alumínium szög GBT6892-2015 40x40x4x6000 mm MTC
6063 T5 Aluminum Angle GBT6892-2015 50x50x5x6000mm MTC
6063 T5 alumínium szög GBT6892-2015 50x50x5x6000 mm MTC

Csapatstílus:

A GNEE 2008 óta szállít alumíniumtermékeket, és több mint 100 országba exportál, saját gyártási ütemtervünk alapján szállítva, nem pedig közvetítői készletből. Alumínium szögleteknél a szokásos 6061-es, 6063-as és 6082-es tempereket tartjuk elérhetővé, EN 10204 3.1 malomvizsgálati tanúsítványokat állítunk ki, és házon belüli minőség- és méretellenőrzést végzünk a szállítás előtt. A minimális rendelési mennyiség rugalmas - a próba- és mennyiségi rendelések azonos feltételekkel kerülnek jegyzésre - a szabványos specifikációkhoz szabványos 15-30 napos gyártási időszakkal. Technikai csapatunk az ötvözetet, az edzettséget és a felületet az Ön tényleges szolgáltatási állapotának megfelelően választja ki, nem pedig egy rögzített listáról idéz, és minden megrendelésnél export-ellenőrzést alkalmaz.



Olyan méretre, temperamentumra vagy kivitelre van szüksége, amely nem szerepel fent? Küldje el rajzát vagy specifikációját, és mi megerősítjük a vágási útvonalat, a tűréshatárt és az átfutási időt.

product-800-939



GYIK

1. Mi a különbség az egyenlő és az egyenlőtlen láb alumíniumszöge között?

Az egyenlő szárú szögeknek két azonos hosszúságú szára van (pl. . 50 × 50 mm) a szimmetrikus keretezéshez és díszítéshez. Az egyenlőtlen lábszögek eltérő lábhosszúak (pl. . 75 × 50 mm) aszimmetrikus terhelések és egyoldali megerősítések esetén. Egyenlőtlen metszeteket adunk le, ezért a hosszú/rövid láb irányának meg kell egyeznie a rajzával.

2. Melyik ötvözetet és edzettséget válasszam?

Szerkezeti, hegesztési vagy teherhordó munkákhoz használja a 6061-T6-ot (vagy a 6082-T6-ot tengeri támasztékú fejlesztéshez). Az építészeti díszítéshez és a legfényesebb eloxált felülethez használja a 6063-T5/T6-ot. Alacsonyabb szilárdságú, 5052-es vagy 3003-as formázási és korróziós szolgáltatáshoz. Vásárlás előtt megerősítjük a választást az Ön terhelése, környezete és gyártási módja szerint.

3. Milyen méretben és vastagságban tud szállítani?

A szabványos egyforma lábak 20–100 mm-esek, az egyenlőtlen lábak, például 30×20 mm-esek 150×100 mm-ig, vastagságuk 2–12 mm, hossza 3 m / 6 m vagy méretre vágva. Nagyobb vagy nem szabványos metszeteket rajzra készítünk - küldje el igényét, és mi megerősítjük a vágási útvonalat és a tűréshatárt.

4. Hegeszthető-e alumínium szög, és melyik töltőhuzal?

Igen. 6061 és 6082 hegesztés a GTAW/GMAW által ER4043 (folyékony, általános célú) vagy ER5356 / ER5183 (erősebb kötés, jobb színegyeztetés eloxálás után) használatával. Először távolítson el minden eloxált anyagot a csatlakozásról. Számítson rá, hogy a hegesztési zóna nagyjából T4 szilárdság felé ellazul, és másképpen eloxál – tervezzen maszkos hegesztést vagy hegesztés utáni javítást a látható keretekhez.

5. Milyen felületkezelések állnak rendelkezésre, és melyek kültéri vagy tengeri használatra?

Malomfényezés, eloxált II/III típusú, porszórt (RAL), PVDF és szálcsiszolt/polírozott. Kültéri szerkezeti használatra az eloxálás vagy a porfesték alapfelszereltség; hosszú távú külső időjárási igényekhez, PVDF. Tengeri közlekedéshez előnyben részesítse az 5083-at vagy a bevont 6061/6082 rendszert – a csupasz 6061 jó a fröccsenő zónákban, de kevésbé ellenálló, mint az 5xxx tengeri minőség folyamatos merítés mellett.

6. Milyen tűréshatárok vonatkoznak a lábhosszra és vastagságra?

ANSI H35.2(M) §10 szerint extrudált formák esetén: lábhossz ±0,23 mm 25 mm-ig, ±0,30 mm 25-50 mm-ig, ±0,61 mm 50-100 mm-hez, ±0,86 mm 100-150 mm-hez (egyéb ötvözet: 6-os csoport). Hosszúság +4/+7 mm – 5000 mm; egyenesség 1 mm/m; vágási négyzet 1 fok . A vastagságtűrés a rajz alapján megerősített.

7. Milyen dokumentumokat mellékelünk a megrendeléshez?

Minden tételhez tartozik egy EN 10204 3.1 malomvizsgálati tanúsítvány, amely lefedi az ötvözetet, a temperálást, a méreteket és a vizsgálati eredményeket. HU 10204 3.2 és harmadik fél általi ellenőrzés kérésre megoldható.

8. Mi a minimális rendelési mennyiség és átfutási idő?

A MOQ rugalmas – a próbamennyiségeket és a konténerrakományokat azonos feltételek mellett adják meg, ezért adja meg a ténylegesen szükséges mennyiséget. A szabványos specifikációk a megrendelés visszaigazolásától számított 15–30 napon belül érvényesek; megerősítjük a dátumot az aktuális gyártási ütemterv szerint, mielőtt elkötelezné magát.

9. Hogyan csomagolják a szöget exportra?

A szakaszokat kötegekbe kötik átlapolással és végvédelemmel, nedvességzáró papírral ellátott PE/zsugorfóliába csomagolják, és tengerre alkalmas ládákba vagy megerősített kötegekbe töltik a stabil óceáni tranzit érdekében. A csomagolás az Ön rendeltetési helyéhez és kezelési igényeihez igazítható.

10. Hogyan ellenőrizheti a minőséget és a méreteket a szállítás előtt?

Tételenként XRF/PMI ötvözetellenőrzést, keménység- és szakítószilárdság-ellenőrzést és méretellenőrzést (szár, vastagság, saroksugár, egyenesség, vágási négyzet) ANSI H35.2(M) és ASTM B221 szerint hajtunk végre, a rajz alapján ellenőrizve az egyenlőtlen lábak tájolását. A meghibásodott tételeket karanténba helyezzük, és ellenőrzött tételből cseréljük ki – a gyanús anyagokat soha nem keverjük bele a rendelésbe.

11. Tud-e hosszra vágni, és egyedi, egyenlőtlen lábtájolást biztosítani?

Igen. A hosszra vágás szabványos, és az egyenlőtlen lábú szakaszokat a rajzon látható hosszú/rövid lábú tájolás szerint vágjuk le, amit aláíró tételként ellenőrizünk. A nem szabványos lábak és vastagságok rajz alapján készülnek.
